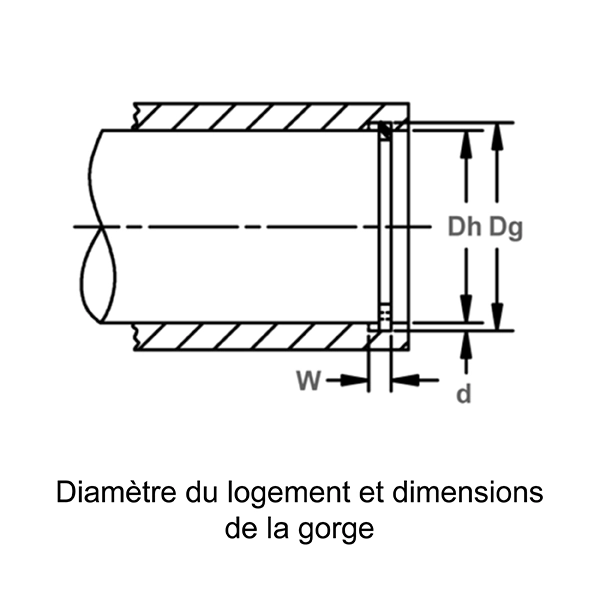

Données sur les pièces
- Alésage ou arbre Housing
- Axial ou radial Axial
- Dh mm 34,000 mm
- Diamètre de gorge Dg 36,100 - 36,300 - mm
- Largeur de gorge W 1,400 - 1,500 - mm
- Diamètre libre Df 36,460 - 36,810 - mm
- Section S 2,900 - 3,100 - mm
- Épaisseur T 1,200 - 1,300 - mm
- Équivalence Mil ou Aero
Données de performance
- Charge de poussée Facteur de sécurité des anneaux de 3 Pr 39 283,000 N
- Charge de poussée Facteur de sécurité des gorges de 2 Pg 17 447,000 N
Matériaux
- Acier au carbone (SAE 1060-1090)
- Matériaux de qualité spéciale
- Acier inoxydable AISI 302
- Acier inoxydable AISI 316
Finitions
***Pour les anneaux plaqués, ajouter 0,05 mm (0,002 po) à l’épaisseur maximale indiquée.
- Huile - Huile sur acier, Acier au carbone
Documentation
Description
Ces circlips 2-tours offrent un contact à 360° avec la gorge et sont idéaux pour des applications à forte charge de poussée.
