Teiledaten
- Gehäuse oder Welle Housing
- Axial oder Radial Axial

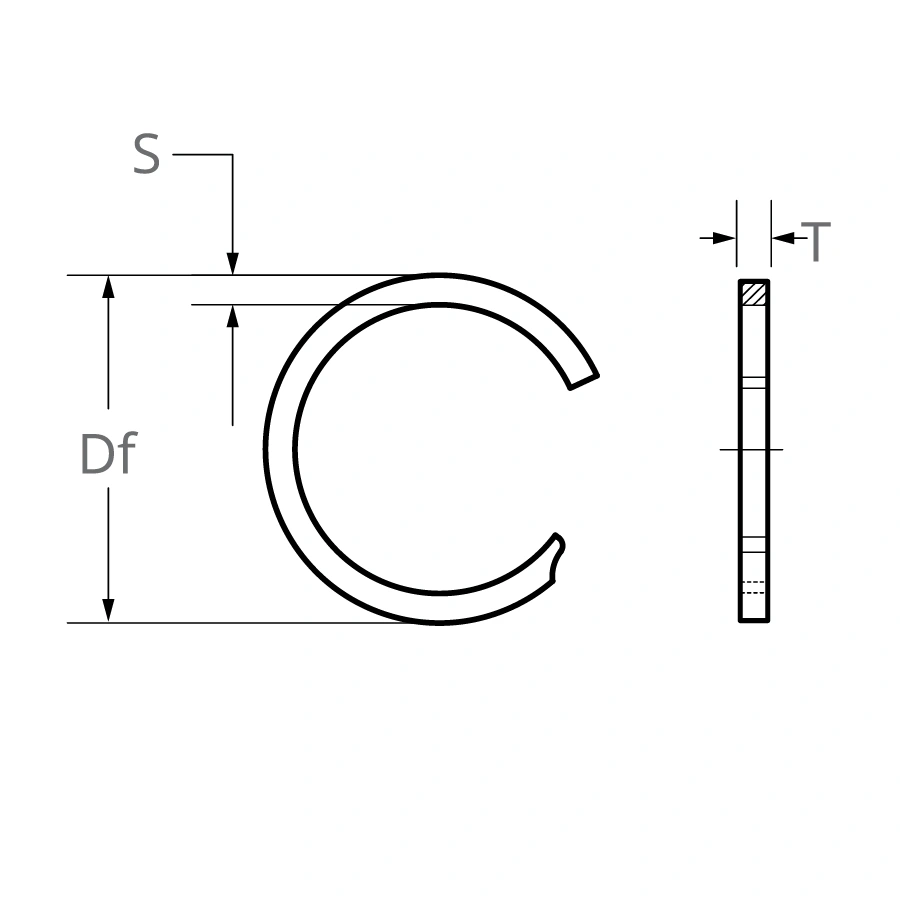

- DH mm 19,000 mm
- Nutdurchmesser Dg 19,710 - 19,810 - mm
- Nutbreite W 0,560 - 0,610 - mm
- Freier Durchmesser Df 19,860 - 20,190 - mm
- Radiale Breite S 1,000 - 1,200 - mm
- Dickte T 0,400 - 0,500 - mm
- Identisch zu Mil oder Aero
Leistungsdaten
- Axiallast Ringsicherheitsfaktor von 3 Pr 9,150 N
- Axiallast Nutsicherheitsfaktor von 2 Pg 4,000 N
Materialien
- Kohlenstoffstahl (SAE 1060-1090)
- Sonderwerkstoffe
- Edelstahl AISI 302
- Edelstahl AISI 316
Oberflächen
***Bei beschichteten Ringen addieren Sie 0,05mm (0,005’’) zur angegebenen maximalen Dicke hinzu.
- OIL - Öl auf Stahl, Kohlenstoffstahl
Dokumentation
Beschreibung
Diese Sicherungsringe sind ideal für Anwendungen mit leichten Axialbelastungen.
